自吸泵出水管道的设计

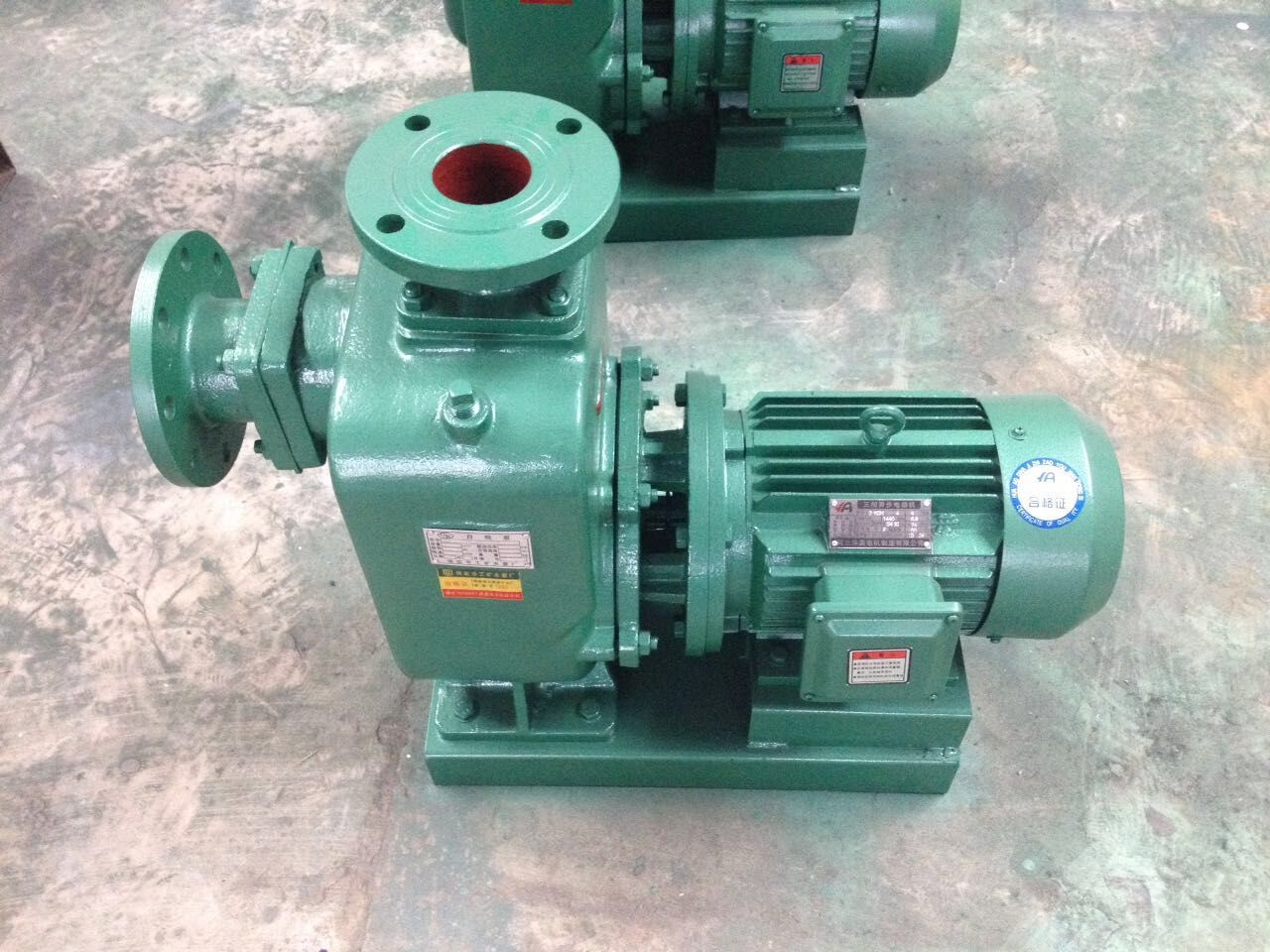

   自吸式的水泵，每台自吸泵应设单独的吸水管，并应尽量减少自吸泵吸水管道的长度和管配件，以减少吸水管的水头损失，当泵站内机组台数较多或吸水井距泵站较远时，可以采用多台水泵从共用吸水管中吸水，在每条吸水管路上装设一个闸阀，在公共吸水管上装设两个闸阀，在每台泵附近装设一个手动闸阀。当两个闸阀都关闭的时候，水分别由两条吸水管路引向泵。其它情况运转时，要开启两个闸阀中的一个。如果闸阀中有一个要修理，则一条吸水管将供应2台泵吸水。设置共用吸水管时，应使吸水总管处于正压状态。

 一般情况下，为了保证安全供水，输水干管通常设置两条（在给水系统中有较大容积的高地水池时，也可只设一条），而泵站内水泵台数常在2-3台以上的卧式离心泵。为此，须考虑当一条输水干管发生故障需要修复或工作水泵发生故障改用备用水泵送水时，均能将水送往用户。
