渣浆泵的型式、结构特征与型号

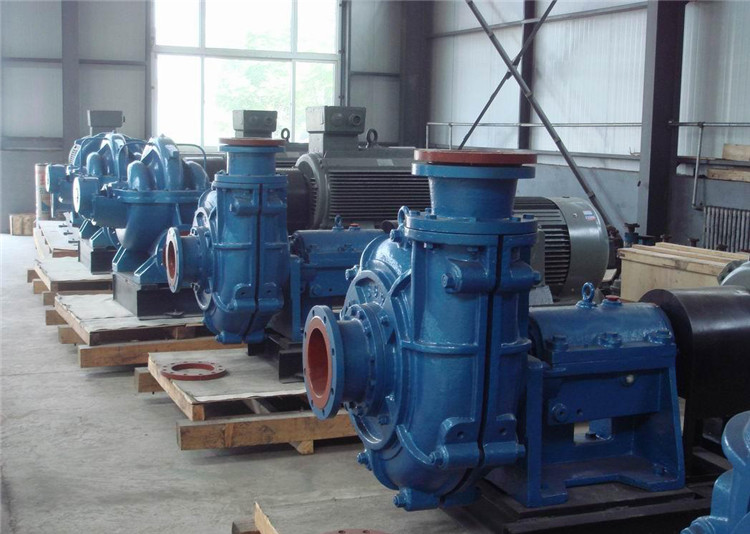

  ZJ系列渣浆泵的型式分两大类,一类是 ZJ型,为卧式轴向吸入单级单吸离心式渣浆泵;另一类是ZJL型,为立式轴向吸入单级单吸离心式渣浆泵。

  1. ZJ型渣浆泵的结构特征与型号

  (1)ZJ型渣浆泵的结构特征

  ①泵头部分


  ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。泵头与托架用螺栓联结。根据需要,泵的出水口位置可按45°间隔旋转八个不同的角度安装使用。

  ZJ型渣浆泵的泵壳为双层壳体结构。外层为金属泵壳( 前泵壳、后泵壳),其材料通常为HT200或QT500-7;内层壳体可用高铬合金铸铁制做(包括涡壳、前护板、后护板),或用橡胶制作(包括前涡壳、后涡壳)。

  叶轮由前盖板、后盖板、叶片、背叶片构成。叶片为扭曲叶片,通常有3-6枚。背叶片分布在前盖板和后盖板的外侧,通常为8枚。叶轮的材质为高铬合金铸铁,叶轮与轴为螺纹联结。

  轴封装置有副叶轮+填料组合密封、填料密封、机械密封三种型式。

  副叶轮十填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组成。

  填料密封型式由填料箱、间隔套、水封环、填料、填料压盖、轴套组成。

  机械密封型式由填料箱、间隔套、机械密封末压盖、轴套组成。

  ②托架部分

  托架部分有水平中开式和筒式两种结构。

  中开式托架有稀油润滑和油脂润滑两种型式。稀油润滑托架主要由托架体、托架盖、轴、轴承箱、轴承、轴承压盖、挡套、螺母、油封、挡水盘、拆卸环等零件组成,150ZJ及以上各泵型还带有水冷却装置。油脂润滑托架与稀油润滑托架主要区别是:增加了嵌入透盖和油杯,去掉了水冷却装置。
